Vermessungstechnische Überwachung Stahlwerk, Gerlafingen

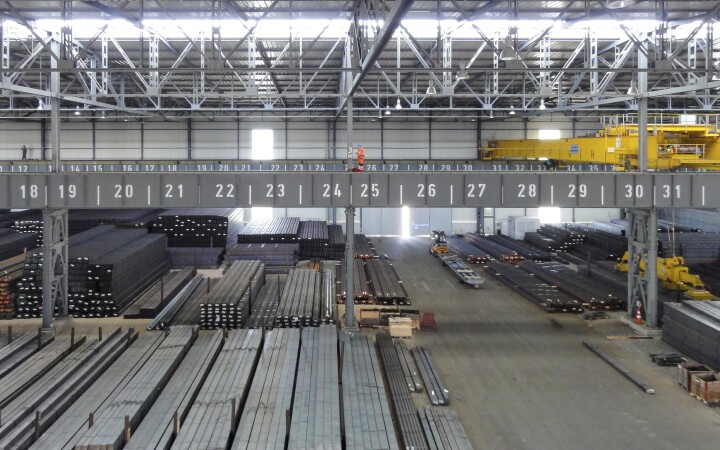

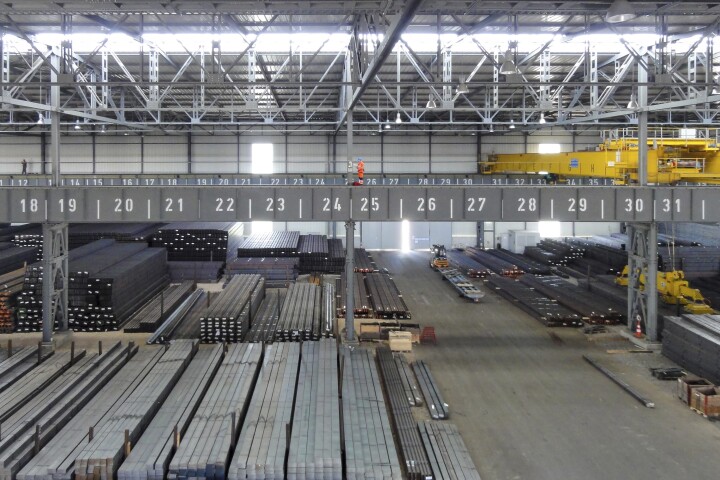

 Das Stahlwerk Gerlafingen verfügt über Dutzende Kranbahnen, die das Funktionieren des Stahlwerks ermöglichen. Um einen reibungslosen Betrieb zu gewährleisten, werden die Kranbahnen statisch und vermessungstechnisch auf allfällige Mängel überprüft. Auf diese Weise werden Schwachstellen oder übermässige Abnutzung erkannt und behoben.

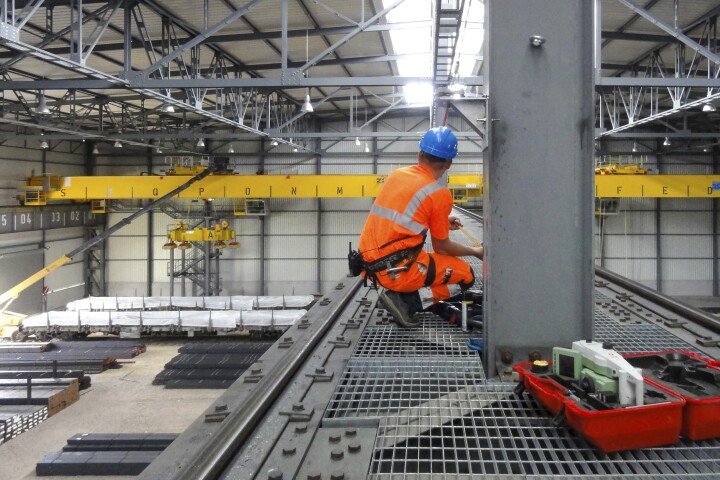

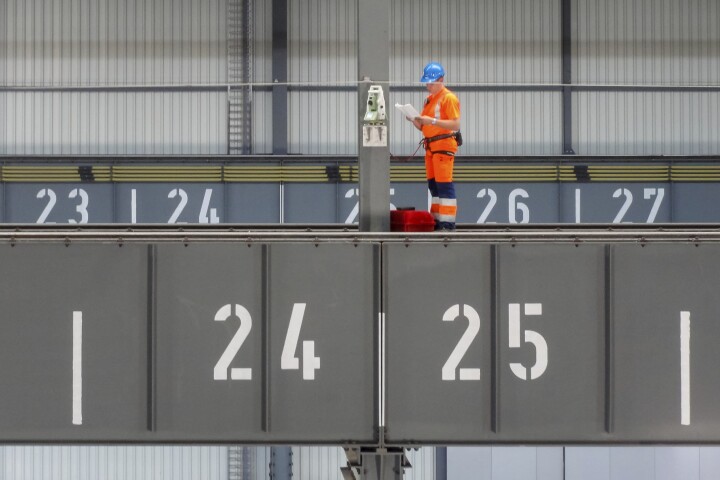

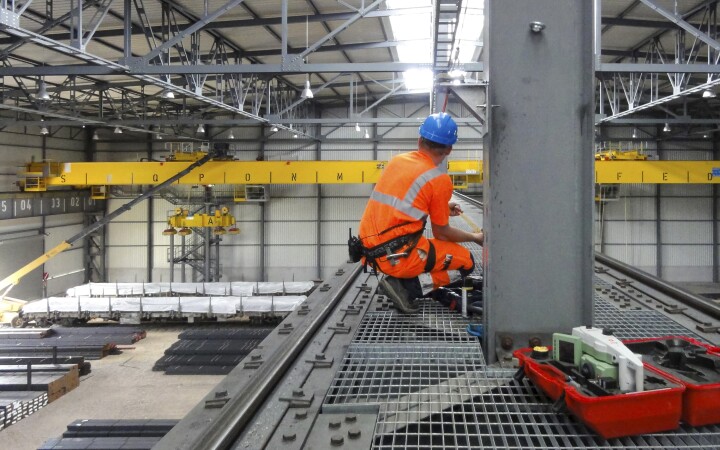

Da die Kranbahnen meist nur schwer zugänglich sind, stellen die Messungen hohe Anforderungen an Mensch, Material und Vorgehen. Bei den Messungen in grosser Höhe wird Schwindelfreiheit vorausgesetzt und die Arbeitssicherheit hat oberste Priorität. Dazu wurden alle im Einsatz stehenden Mitarbeitenden für die «Höhenarbeit» in einem speziellen Kurs ausgebildet und stets gegen Absturz gesichert.

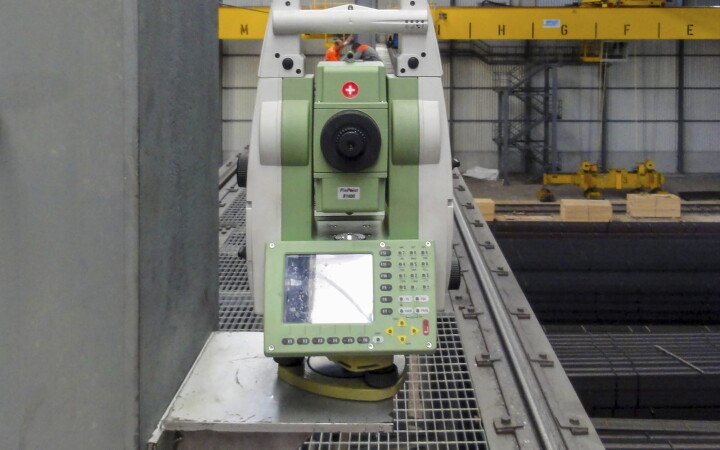

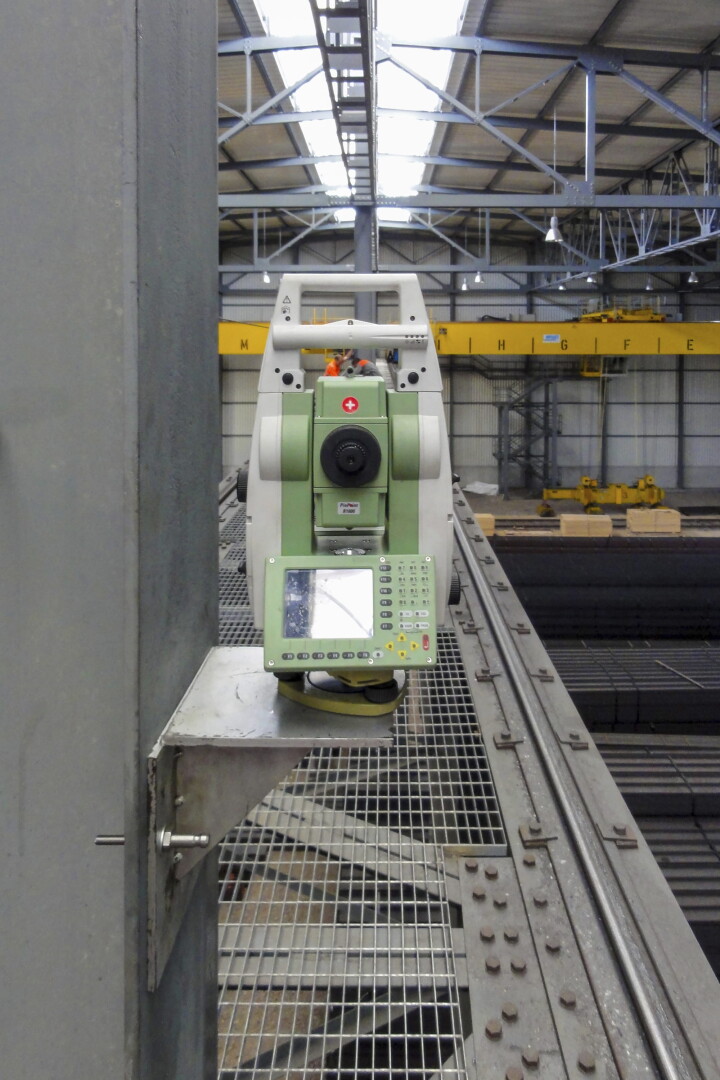

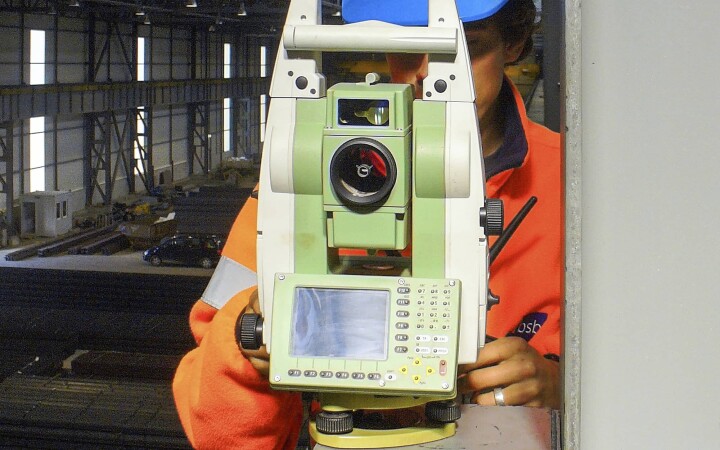

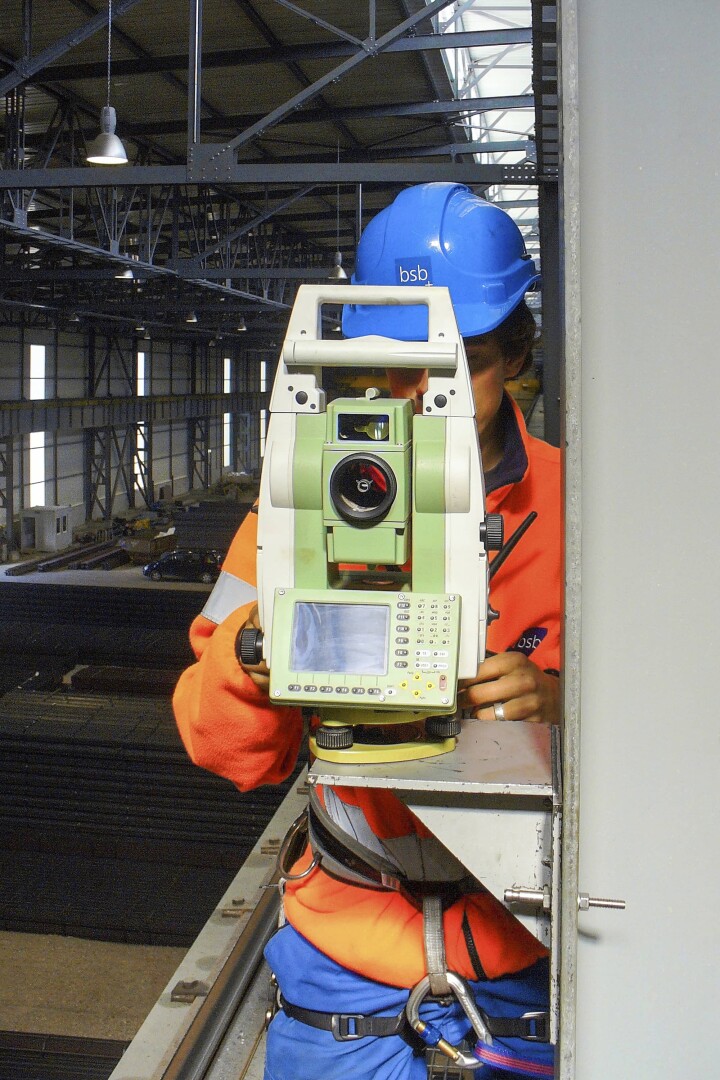

Um die geforderten Genauigkeiten zu erreichen, kamen unsere Präzisionstachymeter zum Einsatz. Alle einzumessenden Schienenpunkte wurden gleichzeitig von zwei Tachymetern erfasst, um einerseits die Genauigkeit zu steigern und andererseits allfällige Fehlmessungen zu detektieren.

Ein klar definierter Koordinaten- und Höhenbezug gewährleistet die Vergleichbarkeit mit späteren Kontrollmessungen. Aus diesem Grund wurden lokale Bezugspunkte installiert und eingemessen. Diese liegen sowohl in der Höhe auf der Ebene der Schienen als auch am Boden. Mit dieser Anordnung der Bezugspunkte lassen sich nach der Messung und Berechnung der relevanten Schienenpunkte die Spurweite, die Geradheit und die Höhenlage der Schienen bestimmen, aber auch Rückschlüsse auf Verschiebungen und Setzungen der Tragkonstruktion ziehen.
Diese Resultate leisten einen wichtigen Beitrag zur Betriebssicherheit.
